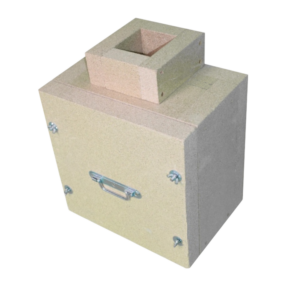

Coffret VTP coupe-feu avec façade amovible

NOS COFFRETS VTP COUPE-FEU

Afin de protéger vos modules déportés (MD, MEA, etc.), alimentations électriques de sécurité (AES) et tout autres matériels nécessitant une protection au feu (tableau électrique, SSI, etc.), nous vous proposons un coffret VTP coupe-feu de 1h à 2h (EI60 / EI120) prêt à poser avec une ouverture par façade amovible ou à l’aide d’une trappe de visite. Nos Coffrets disposent d’une sortie de câble de diam. 10 cm.

Les packs proposés sont constitués d’un coffret VTP coupe-feu + 1 sachet de pâte intumescente coupe-feu 4h pour reboucher la sortie de câbles + 1 sachet de goujons pour la fixation en voile béton.

A noter que nous pouvons réaliser des coffrets sur mesure. Nous proposons également l’ajoute de bouches d’aération afin de ventiler le coffret.

COMPOSITION DU COFFRET VTP COUPE-FEU

Nos coffrets VTP coupe-feu sont réalisés à l’aide de panneaux coupe-feu composé de vermiculite et de liants inorganiques, exempt de fibre et totalement incombustible avec un pouvoir calorifique égal à 0.

OUVERTURE DU COFFRET VTP COUPE-FEU

Nos Coffrets VTP coupe-feu sont disponibles en deux versions, avec façade amovible ou trappe de visite.

Façade Amovible : dans cette version, le coffret VTP coupe-feu est muni de goujons doubles filetage permettant d’encastrer la face avant dans le caisson. A l’aide de rondelles ainsi que de papillons, la fermeture s’effectue alors par simple vissage. La face avant dispose d’un joint intumescent en périphérie.

!! ATTENTION !! la façade amovible sert pour un accès occasionnel et doit être manipulée avec soins du fait de la faible densité du matériau utilisé afin de ne pas dégrader cette dernière. En cas d’accès plus fréquent choisir la version trappe de visite.

Trappe de visite : composée de deux cadres, 1 fixe et 1 ouvrant, la trappe bénéficie de profilés en aluminium. Pour parfaire l’étanchéité, un joint intumescent est disposé en périphérie de l’ouvrant et du châssis fixe. La trappe est équipée de deux dispositifs de blocage (câbles + mousqueton). L’ouverture s’effectue par simple pression sur la trappe grâce aux fermetures à ressort invisibles. Il est également possible d’ajouter une fermeture par cylindre.

INSTALLATION ET FIXATION

Nos coffrets VTP coupe-feu sont livrés prêts à poser et disposent de goujons pour voile béton afin de réaliser la fixation. Les coffrets peuvent également être posés directement au sol sans aucune fixation

Pour tout autre type de voile, vous devrez utiliser un système de supportage adapté et validé par le Bureau de Contrôle du chantier.

!! ATTENTION !! le voile qui recevra le VTP devra au minimum avoir un degré coupe feu équivalent à ce dernier.

Ci-dessous les étapes à réaliser pour une fixation pour voile béton :

Etape 1 : Réalisation d’ouvertures à l’aide d’une perceuse (en mode vissage) du fond du VTP aux emplacements qui vous conviendront
Etape 2 : Repérage et percement du voile béton pour mise en place des gougeons.
Etape 3 : Mise en place du coffret VTP sur les gougeons et fixation à l’aide des rondelles et écrous fournis.

DIMENSIONS ET POIDS

Selon les degrés coupe feu, les dimensions utiles intérieures proposées vont de 300 x 300 x 200 mm à 900 x 900 x 300 mm.

Longueur x largeur x Profondeur / Poids

– 300 x 300 x 200 mm / 20 Kg
– 300 x 300 x 300 mm / 21 Kg
– 400 x 400 x 200 mm / 29 Kg
– 400 x 400 x 300 mm / 30 Kg
– 500 x 500 x 200 mm / 38 Kg
– 500 x 500 x 300 mm / 39 Kg
– 600 x 600 x 200 mm / 48 Kg
– 600 x 600 x 300 mm / 49 Kg
– 700 x 700 x 300 mm / 59 Kg
– 800 x 800 x 300 mm / 69 Kg
– 900 x 700 x 300 mm / 73 Kg
– 900 x 800 x 300 mm / 80 Kg
– 900 x 900 x 300 mm / 87 Kg

Dimension utiles :

– Ouverture avec façade amovible : de 200 x 200 à 900 x 900 mm

PERFORMANCES AU FEU

– EI60 à EI120
– Sens de feu indifférent
– EN 1634-1
– EN 1366-5 pour les gaines techniques
– PV Efectis France

Pour en savoir plus sur le VTP coupe-feu, consultez notre article de blog dédié à ce véritable bouclier contre l’incendie : Consulter l’article
