VTP Coupe-Feu 2h

La sécurité incendie est une priorité dans la conception des bâtiments. Les Volumes Techniques Protégés (VTP) coupe-feu sont des éléments clés dans cette démarche, garantissant la protection des systèmes critiques en cas d’incendie.

Découvrez à travers notre article détaillé l’importance des VTP coupe-feu, leur composition, notamment l’utilisation de la vermiculite, ainsi que les normes réglementaires qui les encadrent. Apprenez également comment installer et maintenir ces équipements pour assurer une sécurité optimale.

1. Qu’est-ce qu’un Volume Technique Protégé (VTP) coupe-feu

Un Volume Technique Protégé (VTP) coupe-feu est un volume spécifiquement conçu et construit au sein d’un bâtiment pour abriter des installations et équipements techniques essentiels, tels que certains équipements d’un système de mise en sécurité incendie (SMSI) comme les modules déportés (MD, MEA, CMSI, etc.), les dispositifs de désenfumage (coffret de relayage, ventilateur, etc.) et les installations électriques (disjoncteur, câble, onduleur, etc.).

VTP coupe-feu SSI

2. Rôle du VTP coupe-feu

Le rôle principal d’un Volume Technique Protégé coupe-feu est de garantir que les systèmes critiques continuent de fonctionner pendant une durée déterminée en cas d’incendie, afin de permettre une évacuation sécurisée des occupants et une intervention efficace des services de secours.

Le VTP coupe-feu doit être capable de maintenir son intégrité structurelle et de continuer à abriter et protéger les systèmes critiques pendant une durée allant d’1h (EI60 / CF 1h) à 2h (EI120 / CF 2h). La durée de résistance au feu d’un VTP est déterminée en fonction des normes et réglementations spécifiques applicables aux bâtiments.

3. Composition d’un VTP coupe-feu

Un Volume Technique Protégé coupe-feu est généralement réalisé à l’aide de panneaux coupe-feu composé de vermiculite et de liants inorganiques, exempt de fibre et totalement incombustible avec un pouvoir calorifique égal à 0.

La vermiculite est un minéral du groupe des silicates, plus précisément un phyllosilicate hydraté de magnésium, de fer et d’aluminium. La vermiculite est un matériau isolant empêchant ou retardant la propagation du feu et de la chaleur.



Panneau de vermiculite pour VTP coupe-feu

4. Propriétés Ignifuges de la Vermiculite dans les VTP

Expansion Thermique

L’une des caractéristiques distinctives de la vermiculite est son aptitude à s’exfolier ou à s’expanser lorsqu’elle est chauffée. Lors de l’exposition à la chaleur, les feuillets de vermiculite se séparent et le minéral s’expanse jusqu’à 20 fois son volume original. Cette expansion est due à l’évaporation rapide de l’eau contenue dans la structure cristalline de la vermiculite, ce qui provoque une réaction exothermique.

Isolation Thermique

L’expansion de la vermiculite crée un matériau léger et aéré avec d’excellentes propriétés d’isolation thermique. Les espaces d’air créés entre les feuillets exfoliés de vermiculite fournissent une barrière efficace contre la chaleur.

Résistance au Feu

La vermiculite est incombustible et conserve ses propriétés d’isolation même lorsqu’elle est exposée à des températures élevées, ce qui la rend idéale pour une utilisation dans des applications de protection contre l’incendie.

5. Installation et fixation d’un VTP coupe-feu

Les coffrets sont livrés prêts à poser et disposent de gougeons pour voile béton afin de réaliser la fixation. Les Volumes Techniques Protégés peuvent également être posés directement au sol sans aucune fixation

Pour tout autre type de voile, vous devrez utiliser un système de supportage adapté et validé par le Bureau de Contrôle du chantier. Le voile qui recevra le VTP devra au minimum avoir un degré coupe-feu équivalent à ce dernier.

6. Ouverture du coffret VTP coupe-feu

Le VTP coupe-feu est généralement disponible en deux versions, avec façade amovible ou trappe de visite.

Façade Amovible : dans cette version, le coffret est muni de gougeons doubles filetages permettant d’encastrer la face avant dans le caisson. A l’aide de rondelles ainsi que de papillons, la fermeture s’effectue alors par simple vissage. La face avant dispose d’un joint intumescent en périphérie

La façade amovible sert pour un accès occasionnel et doit être manipulée avec soins du fait de la faible densité du matériau utilisé afin de ne pas dégrader cette dernière. En cas d’accès plus fréquent choisir la version avec trappe de visite.

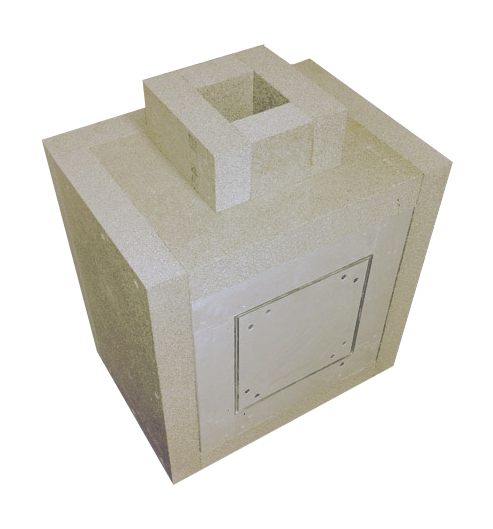

Coffret VTP coupe-feu 2h

Trappe de visite : composée de deux cadres, 1 fixe et 1 ouvrant, la trappe bénéficie de profilés en aluminium. Pour parfaire l’étanchéité, un joint intumescent disposé en périphérie de l’ouvrant et du châssis fixe.

Coffret VTP coupe-feu trappe de visite

7. Normes et réglementations

Les Volumes Techniques Protégés doivent être conçus et installés en conformité avec les normes et réglementations locales et européennes en matière de sécurité incendie. L’adhérence à ces normes assure la fiabilité et l’efficacité du VTP en cas d’incendie

8. Maintenance et Inspection

Une inspection régulière par un professionnel qualifié est cruciale pour garantir l’intégrité et la bonne fermeture de la façade ou de la trappe de visite du VTP coupe-feu. Le VTP ne nécessite pas de maintenance particulière.

9. Ce qu’il faut retenir

Les Volumes Techniques Protégés (VTP) coupe-feu sont des composants indispensables pour la sécurité incendie des bâtiments, veillant à la protection des systèmes essentiels, facilitant l’évacuation en toute sécurité des occupants et assurant une intervention efficace des services de secours. La conception robuste et les matériaux résistants au feu de nos VTP garantissent une performance fiable en cas d’urgence, faisant d’eux un investissement judicieux pour toute infrastructure. Pour en savoir plus sur comment nos VTP coupe-feu peuvent renforcer la sécurité de vos installations, nous vous invitons à consulter nos fiches produit. Un autre élément de protection passive largement utilisé et complémentaire au VTP est le joint intumescent et le joint coupe-feu.
Catalogue joints, trappes et VTP Coupe-Feu BLI-LBI 2023
Catalogue joints, trappes et VTP Coupe-Feu BLI 2023
Si vous envisagez d’intégrer des solutions de protection incendie dans vos projets, nous sommes à votre disposition pour discuter de vos besoins spécifiques et vous proposer des solutions sur mesure. N’hésitez pas à nous contacter pour obtenir un devis personnalisé ou pour toute information complémentaire. Notre équipe d’experts est prête à vous accompagner pour garantir la sécurité incendie de vos installations.
