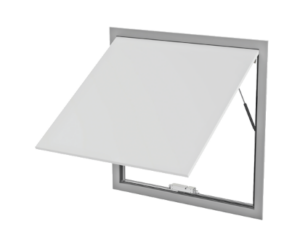

OUVRAGE est un ouvrant de désenfumage d’amenée d’air en façade avec isolation thermique, à ouverture seule, fermeture manuelle.

Ouverture du panneau : « relevant extérieur » par ressort oléopneumatique selon un angle de 60° environ avec les charnières vers le haut. L’ouvrant est équipé d’une poignée permettant le réarmement manuel de l’ouvrant.

L’ouvrant est télécommandé pour une utilisation dans les installations de désenfumage naturel ou mécanique.
L’ouvrant de désenfumage est fermé en position d’attente et s’ouvre sur ordre électrique en cas d’incendie pour permettre l’introduction d’air neuf.

Cadre réalisé en profil d’aluminium teinte RAL 9006 « aluminium blanc » finition mat.

OUVRAGE est conforme à la norme NF-S-61-937-1 et NF-S-61-937-8.

Le mécanisme de déclenchement télécommandé OUV MEC ouvre le panneau de l’ouvrant par commande à distance par émission (VD) ou rupture (VM) de courant de la bobine. Un contact de position début de course et fin de course (FDCU) est inclus par défaut. Le verrou est fixé sur la traverse du dormant en partie basse (opposée aux articulations). La gâche est fixée en vis-à-vis sur le panneau
ouvrant. Le verrou est composé essentiellement d’un corps dans lequel coulisse un crochet retenant la gâche. Cette dernière est
libérée lors du passage en position de sécurité permettant ainsi l’ouverture du panneau.

Documentation technique ouvrant Ouvrage

Les ouvrants d’amenée d’air en façade sont des éléments essentiels pour le désenfumage naturel. Ils permettent une évacuation efficace de la fumée en cas d’incendie, en créant une circulation d’air naturelle dans le bâtiment.

En France, ces équipements sont régis par les normes NF EN 12101-2 et NF S 61-937, ainsi que par le Code de la construction et de l’habitation. Ces normes définissent les exigences de performance et de sécurité pour les ouvrants d’amenée d’air en désenfumage.

Leur installation doit être réalisée par des professionnels, conformément aux normes en vigueur, pour garantir leur efficacité en cas d’incendie. Il est également important de les entretenir régulièrement pour assurer leur bon fonctionnement.

Hauteur (mm)

385, 415, 430, 445, 475, 480, 505, 530, 535, 565, 580, 595, 625, 630, 655, 680, 685, 715, 730, 745, 775, 780, 805, 830, 835, 865, 880, 895, 925, 955, 985, 1015, 1045, 1075, 1080, 1105

Largeur (mm)

350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000, 1050, 1100

Tension (V)

24, 48

Fonctionnement

Emission, Rupture

Contact de position

FC et DC Unipolaire, FC et DC Bipolaire

Précadre

Oui, Non
