RIA tournant pivotant

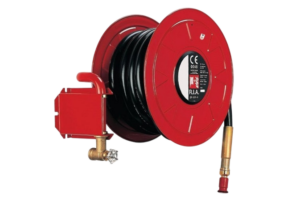

PRÉSENTATION DU RIA

Le RIA (Robinet d’Incendie Armé) est un équipement de première intervention alimentés en eau permettant à toute personne non spécialisée d’agir immédiatement sur un départ de feu. Directement branché sur une source d’eau, il présente l’avantage d’une grande puissance et d’une durée d’action importante. Il est généralement implanté à l’intérieur des bâtiments, le plus près possible du risque à protéger.

BLI vous propose 6 modèles de RIA : DN19/20, DN19/30, DN25/20, DN25/30, DN33/20 et DN33/30

Pour tout autres modèles ou accessoires contactez-nous : Demander un devis

UTILISATION DU RIA TOURNANT PIVOTANT

L’utilisation d’un RIA tournant pivotant est préconisée là où un débattement par pivotement du dévidoir par rapport au mur est nécessaire et possible. L’intervention est facilitée par le pivotement à 180°.

CARACTÉRISTIQUES DU RIA

– Diamètre : 19, 25 ou 33 mm (DN19, DN25 et DN33)

– Longueur de tuyau : 20 ou 30 mètres

– Diffuseur : jet droit et jet diffusé

– Conformité : Certifié CE 0333, NF EN 671-1 et NF S62-201

Selon le modèle, il est muni d’une vanne 1/4 de tour ou d’une vanne à volant permettant, respectivement, une ouverture et fermeture rapide ou progressive. Un diffuseur européen avec gaine de tête anti choc, permet de sélectionner successivement 3 positions : fermé, jet diffusé et jet droit.

Un ralentisseur est intégré afin de contrôler le déroulement du tuyau et stabiliser son maintien dans la position voulue.

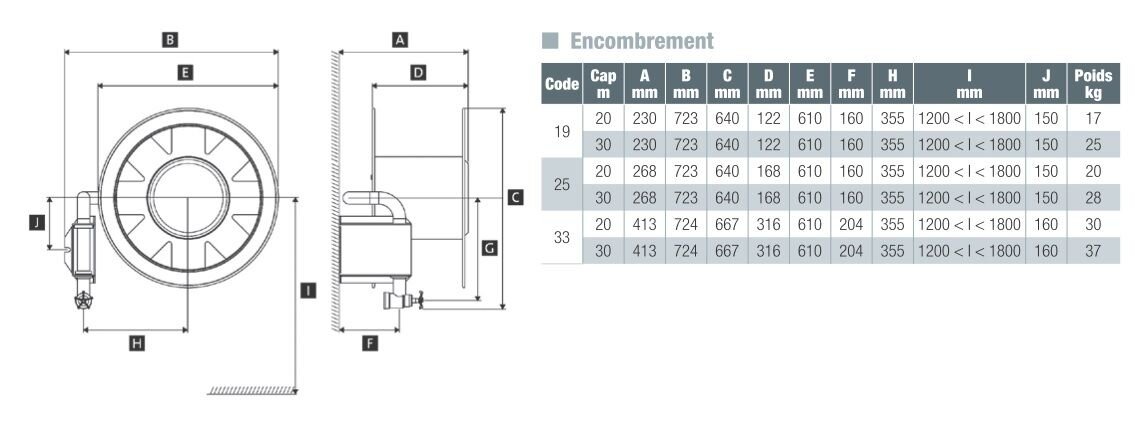

ENCOMBREMENT DU RIA

CONTEXTE RÉGLEMENTAIRE

Établissements recevant des travailleurs (Code du travail)

– Article R4227-28 : L’employeur prend les mesures nécessaires pour que tout commencement d’incendie puisse être rapidement et efficacement combattu dans l’intérêt du sauvetage des travailleurs.

– Article R4227-30 : Si nécessaire, l’établissement est équipé de robinets d’incendie armés, de colonnes sèches, de colonnes humides, d’installations fixes d’extinction automatique d’incendie ou d’installations de détection automatique d’incendie.

Établissements Recevant du Public (Règlement de sécurité des ERP)

– Article MS 14 § 1 : La composition, les caractéristiques hydrauliques et l’installation de robinets d’incendie armés doivent être conformes aux normes les concernant.

– § 2 : Les robinets d’incendie armés sont désignés par leur diamètre nominal qui peut être DN 19/6, DN 25/8 ou DN 33/12.

– § 3 : Les robinets d’incendie armés doivent être numérotés en une série unique.

– Article MS 15 § 1 : Sauf impossibilité, les robinets d’incendie armés doivent être placés à l’intérieur des bâtiments, le plus près possible et à l’extérieur des locaux à protéger.

– § 2 : Le nombre de robinets d’incendie armés et le choix de leurs emplacements doivent être tels que toute la surface des locaux puisse être efficacement atteinte.

– § 3 : Dans les locaux présentant des risques importants d’incendie, tout point de la surface de ces locaux doit pouvoir être battu par au moins deux jets de lance.

– § 4 : Si les robinets d’incendie armés sont placés dans des armoires ou coffrets, ceux-ci doivent être signalés et ne pas comporter de dispositifs de condamnation.

Immeubles de Grande Hauteur (Règlement de sécurité des IGH)

– Article GH 51 § 2 : Il y a à chaque niveau autant de robinets d’incendie armés DN 25/8 que d’escaliers. Les robinets d’incendie armés, conformes aux dispositions des articles MS 14 à MS 17 du règlement de sécurité des établissements recevant du public, sont toujours installés dans les circulations horizontales communes, à proximité et hors des dispositifs d’accès aux escaliers. Ils ne doivent jamais se trouver sur les paliers d’ascenseurs qui peuvent être isolés par des portes coupe-feu au moment du sinistre. Ils sont disposés de telle façon que toute la surface des locaux puisse être efficacement atteinte par un jet de lance. Ces robinets d’incendie armés peuvent être alimentés par les colonnes en charge. La pression minimale au robinet d’arrêt du robinet d’incendie armé le plus défavorisé est de 4 bars en régime d’écoulement.

ICPE (Installations Classées Pour la Protection de l’Environnement)

Les prescriptions de fonctionnement sont constituées par l’ensemble des dispositions, édictées par le préfet au moment de la déclaration, de l’enregistrement ou de l’autorisation d’une ICPE, que l’exploitant devra respecter afin de protéger les intérêts vises aux articles L 511-1 et L 211-1 du code de l’environnement. Elles portent notamment sur les modalités de fonctionnement et d’exploitation de l’installation, sur les moyens d’intervention en cas de sinistre, les moyens d’analyse et de contrôle. Elles fixent le plus souvent des obligations de “résultat”.

CONTEXTE NORMATIF ET CONTRACTUEL

Normes applicables

– NF EN 671-1 Juin 2012 Installations fixes de lutte contre l’incendie – Systèmes équipés de tuyaux – Partie 1 : robinets d’incendie armés équipés de tuyaux semi-rigides.

– NF EN 671-3 Mai 2009 Installations fixes de lutte contre l’incendie – Systèmes équipés de tuyaux – Partie 3 : maintenance des robinets d’incendie armés équipés de tuyaux semi-rigides et des postes d’eau muraux équipés de tuyaux plats.

– NF S62-201/A1 Février 2022 Matériels de lutte contre l’incendie – Robinets d’incendie armés équipés de tuyaux semi-rigides (R.I.A.) – Règles de conception, d’installation, de réception et de maintenance.

Référentiels

– APSAD R5 Septembre 2018 Référentiel APSAD R5 : robinets d’incendie armés et postes d’incendie additivés : règle d’installation et de maintenance.

– APSAD J5/F5 Octobre 2019 Référentiel APSAD J5 / F5 de service, de validation et de maintenance d’installation de RIA / PIA.

MAINTENANCE DES RIA

Maintenance trimestrielle

– Effectuée soit par le client ou le mainteneur, elle concerne principalement la surveillance de l’installation

Maintenance annuelle

– Effectuée par le mainteneur, elle concerne toutes les opérations effectuées lors de la maintenance trimestrielle plus toutes les opérations de maintenance annuelle soit : la source d’eau, le réseau de canalisation, le RIA lui-même et les mesures des pressions.

Maintenance quinquennale

– Effectuée par le mainteneur, elle concerne toutes les opérations effectuées lors de la maintenance annuelle plus toutes les opérations de maintenance quinquennale ainsi que la vidange et le nettoyage de la source d’eau et l’épreuve des tuyaux RIA.

Maintenance décennale

– Effectuée par le mainteneur, elle concerne toutes les opérations effectuées lors de la maintenance quinquennale plus toutes les opérations de maintenance décennale ainsi que le contrôle de l’état de corrosion interne des tuyauteries (démontage et remontage des manchettes témoins).
