Utilisation du module DAS
Ce module DAS s’utilise pour l’alimentation en 24V/ 48V DC de 1 ou 2 modules électromagnétiques en mode rupture de puissance maximal de 9W chacun. Ce boîtier gère également les contacts de position.

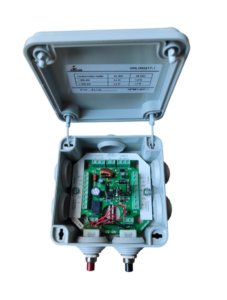

Optimisez le fonctionnement de vos portes coupe-feu et portes techniques équipées de pivots linteaux intégrés grâce à notre module d’alimentation abaisseur de tension. Conçu spécifiquement pour une compatibilité parfaite avec les systèmes GRL100 et GRL200, il garantit un fonctionnement fluide et sécurisé des motorisations et automatismes de fermeture.
Fonctionnement du module DAS
La tension d’entrée doit être comprise entre 20V et 58V.
Si le branchement de l’alimentation est correct (polarité respectée), la diode verte est allumée.
– Appuyer sur le bouton noir pour armer le système.
– Appuyer sur le bouton rouge pour déclencher le système
Dans le cas ou le réarmement à distance est possible, il faut shunter le bouton noir (réf. GRL000217-1RD)
Câblage des modules DAS
Câblage pour 2 modules :
– Bornier ventouse 1 : câbler le module de la porte 1 sur les borne + et –
– Bornier ventouse 2 : câbler le module de la porte 2 sur les borne + et –
– Bornier entrée du DAS : câbler les fils d’alimentation du boîtier en 24V ou 48V en respectant la polarité
Câblage pour 1 module :
– Bornier ventouse 1 : câbler le module de la porte 1 sur les borne + et –
– Bornier entrée du DAS : câbler les fils d’alimentation du boîtier en 24V ou 48V en respectant la polarité
Câblage des contacts de position pour 1 vantail :
– Bornier contacts de position d’attente : câbler les contacts portes en position attente suivant le marquage de la carte. Ajouter un shunt entre les bornes COM et NF du bornier non utilisé.
– Bornier contacts de position de sécurité : câbler les contacts portes en position de sécurité suivant le marquage de la carte. Ajouter un shunt entre les bornes COM et NF du bornier non utilisé.
– Bornier entrée du DAS : câbler les fils de retour d’information d’attente et de sécurité suivant le marquage de la carte.
Fixation
Fixer la boite sur son support à l’aide des quatre trous prévus à cet effet puis la fermer à l’aide des 4 vis ¼ tour. Percer les embouts suivant le diamètre des câbles utilisés.
Qu’est-ce qu’un pivot linteau intégré ?
Les pivots linteaux GRL100 et GRL200 sont des systèmes de pivotement hautement performants, directement intégrés dans la traverse haute de l’huisserie. Ce système sans paumelle latérale assure une rotation de la porte sur un axe vertical, tout en préservant l’esthétique de l’ensemble et en réduisant l’encombrement au sol.
