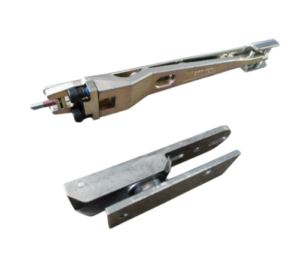

Penture haute et basse avec crapaudine

Présentation des pentures

Penture haute et penture basse avec crapaudine et visserie complète, spécialement conçues comme ferrures pour les portes coupe-feu bois sur pivot, compatibles entre autres avec le pivot GRL 100, GRL 200, RTS 87 et idéales pour équiper toutes portes coupe-feu pivotantes avec des accessoires fiables et certifiées.

Lorsqu’on parle de porte coupe-feu, on pense immédiatement à la sécurité incendie, aux normes, et à la protection des bien et des personnes en cas d’incendie. Mais ce que l’on oublie souvent, c’est que les pièces de quincaillerie qui accompagnent ces portes sont tout aussi importantes que la porte elle-même. Parmi elles, il y a un élément clé souvent méconnu : la penture de porte coupe-feu.

Configurations des pentures

Sélectionnez la version souhaitée dans le menu déroulant :

– penture haute + platine (visserie, vis de réglage et pièce de maintien d’axe fournis)

– penture basse + crapaudine avec roulement (chevilles et vis fournis)

– Ensemble complet (penture haute ET penture basse + crapaudine avec roulement)

Qu’est-ce qu’une penture de porte coupe-feu ?

Une penture est une pièce métallique qui permet de fixer une porte à son cadre tout en lui permettant de pivoter pour s’ouvrir et se fermer. Dans le langage courant, on parle parfois à tort de charnière ou de gond. Elle est donc une ferrure de rotation, fixée sur la porte et le bâti.

Dans le cas d’une porte coupe-feu, la penture n’est pas une pièce ordinaire : elle est spécifiquement conçue pour résister au feu pendant une durée donnée (généralement 30, 60 ou 90 minutes). Elle est donc un élément homologué, qui doit être utilisé dans le respect strict des normes et des recommandations du fabricant de la porte.

Pourquoi la penture est-elle si importante dans une porte coupe-feu ?

Si la penture ou le système de pivot n’est pas adaptée, la porte peut :

– Ne pas rester fonctionnelle en cas de chaleur extrême,

– Sortir des axes de pivot,

– Ne pas se refermer correctement, compromettant ainsi toute la protection prévue.

Elle assure donc :

– Le pivotement fluide de la porte au quotidien,

– Le maintien mécanique de la porte même en cas de déformation due à la chaleur,

– La résistance structurelle au feu, en collaboration avec le reste de la quincaillerie (pivot, ferme-porte, verrou, etc.).

Les différentes configuration de pentures pour porte coupe-feu

Il existe plusieurs types configuration de pentures selon la configuration de la porte et le système de pivotement choisi.

Penture haute

– Fixée sur la partie supérieure du vantail.

– Elle reçoit l’axe de rotation venant du pivot au sol.

– Elle assure l’alignement vertical et la bonne tenue de la porte.

Penture basse avec crapaudine

– Positionnée sous la porte, elle est associée à une crapaudine qui reste fixée au sol ou dans le pivot hydraulique.

– Elle reçoit l’axe bas du pivot et transmet le poids de la porte.

– Ce duo “penture + crapaudine” garantit une rotation fluide et résistante.

Ensemble complet (penture haute + penture basse avec crapaudine)

– Utilisé lors de l’installation complète d’une porte coupe-feu pivotante.

– Offre une solution certifiée et prête à poser, idéale pour les chantiers neufs ou les remplacements complets.

Quelles sont les normes à respecter ?

Les pentures utilisées sur des portes coupe-feu doivent impérativement être certifiées et testées avec la porte dans le cadre d’un (procès-verbal d’essai de résistance au feu (PV feu). Ce document atteste que la combinaison porte + pivot + ferrures a été testée en laboratoire selon les normes européennes.

Les principales normes sont :

– EN 1634-1 : résistance au feu des ensembles de fermeture.

– EN 1154 / EN 1155 / EN 1935 : normes liées aux dispositifs de pivotement, charnières, ferme-portes.

Documentation penture haute et basse

– Documentation GRL 100 avec pentures

– Documentation GRL 200 avec pentures

– Notice de pose GRL 100 avec pentures

– Notice de pose GRL 200 avec pentures
